KVMC850立式加工中心

2020-06-13 16:02

KVMC850立式加工中心描述
Ø 立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

Ø 工件在立式加工中心上經一次裝夾后，數字控制系統能控制機床按不同工序，自動選擇和更換刀具，自動改變機床主軸轉速、進給量和刀具相對工件的運動軌跡及其他輔助機能，依次完成工件幾個面上多工序的加工。并且有多種換刀或選刀功能，從而使生產效率大大提高。

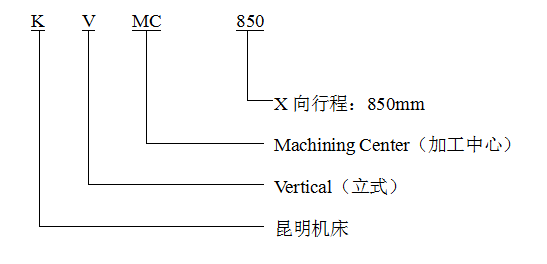

Ø 機床型號介紹

機床主要規格及技術參數

產品型號			KVMC850	單位
工作臺	工作臺尺寸		1000X510	mm
	工作臺最大承重		600	kg
	工作臺T型槽（數量X槽寬X槽距）		5x18x100	mm

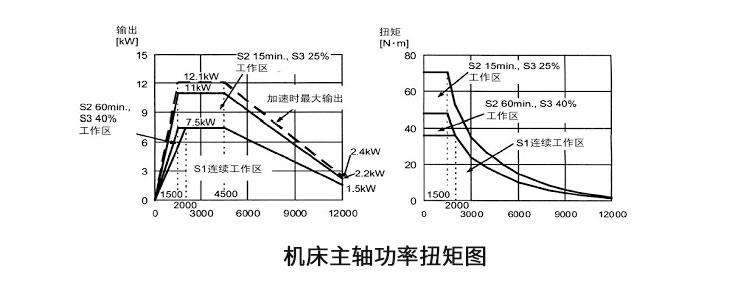

主軸	主軸轉速		20-8000	r/min
	主電機功率		7.5/11（30分鐘）	kw
	主軸扭矩		35.8/52.5（30分鐘）	Nm
	主軸端面至工作臺面最小距離		150	mm
	傳動方式		同步齒形帶	--
	刀柄規格		BT40	--
	拉釘型號		MAS403 P40T-I	--
機床坐標 行程	工作臺移動行程（X）		850	mm
	滑座移動行程（Y）		510	mm
	主軸箱移動行程（Z）		560	mm
進給速度范圍	切削進給速度范圍	X軸	1～20000	mm/min
		Y軸	1～20000	mm/min
		Z軸	1～20000	mm/min
	快速移動	X軸	36000	mm/min
		Y軸	36000	mm/min
		Z軸	36000	mm/min
定位精度	X軸		0.02	mm
	Y軸		0.015	mm
	Z軸		0.015	mm
重復 定位精度	X軸		0.012	mm
	Y軸		0.01	mm
	Z軸		0.01	mm
自動換刀裝置	刀庫形式		機械手	--
	儲刀數		24	把
	刀具最大直徑		80(鄰位空刀時125)	mm
	刀具最大長度		250	mm
	刀具最大質量		7	kg
	選刀方式		雙向就近選刀	--
	換刀時間（刀對刀）		約3.5	s
電氣總功率	--		約18	kVA
外形尺寸	長×寬×高		約2650×2200×2450	mm
主機重量	--		約5500	kg

機床主要結構特點
Ø

機床結構布局形式：
床身 KVMC850立式加工中心采用立式框架布局，機床總體布局示意圖如下圖所示：

工作臺橫向移動        (X軸)
滑座縱向移動          (Y軸)
主軸箱垂直移動        (Z軸）

Ø 基礎大件：床身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。這些大件均采用Pro/E和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力引起的機床變形和振動。

Ø 主軸箱、主軸結構及主傳動機構：
主軸箱體為緊湊箱型鑄件結構，采用FEM有限元分析和優化得到最高剛性。
主軸結構：主軸組采用臺灣專業廠家生產，具有高精度，高剛性。軸承采用P4級主軸專用軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性。
主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向功能。

Ø 進給機構： X、Y、Z軸導軌副采用滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。
X、Y、Z軸伺服電機經彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。
Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。

Ø 安全防護裝置:機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨腐蝕。

Ø 排屑裝置:機床配有完備的排屑系統，加工過程中產生的鐵屑直接落到防護間上，防護內部斜面結構使得鐵屑很順利的滑落到排屑槽里，然后通過螺旋排屑器將鐵屑輸送到接屑小車?yán)铮?nbsp;排屑方便，易于回收，滿足高效加工需求。

Ø 潤滑系統: 導軌、滾珠絲杠副均采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。

Ø 機床的氣動系統： 氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。

Ø 機床的冷卻系統: 配備大流量冷卻泵及大容量水箱，充分保證循環冷卻。主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。配置清潔氣槍，用來清潔機床。

Ø 刀庫機械手: 采用圓盤式刀庫，安裝在立柱側面，換刀時刀盤由滾子凸輪機構驅動及定位，主軸到達換刀位置后，由機械手換刀裝置（ATC）完成還刀和送刀，ATC為滾齒凸輪機構，經過預壓后能夠高速無噪音運轉，使換刀過程快速準確。

Ø 控制系統:配置日本原裝FANUC 0i-MF數控系統。

完善的保護措施

序號	功能
1	機床各坐標定時潤滑缺油保護
2	主軸驅動器故障保護
3	主軸系統過載保護
4	主軸自動卸刀與主軸啟動互鎖保護
5	軟限位保護
6	進給驅動器故障保護
7	進給系統過載保護

機床制造與檢驗標準

標準	項目
GB/T 9061-2006	金屬切削機床通用技術條件
GB 15760-2004	金屬切削機床安全防護通用技術條件
GB 5226.1-2008	機械電氣安全機械電氣設備第1部分：通用技術條件
GB/T 25376-2010	金屬切削機床機械加工件通用技術條件
GB/T 25373-2010	金屬切削機床裝配通用技術條件
GB/T 23571-2009	金屬切削機床隨機技術文件的編制
GB/T 25375-2010	金屬切削機床結合面涂色法檢驗及評定
GB/T 23572-2009	金屬切削機床液壓系統通用技術條件
GB/T 18400.2-2010	加工中心檢驗條件第1部分立式或帶垂直主回轉軸的萬能主軸頭機床幾何精度檢驗 (垂直Z軸)
GB/T 18400.4-2010	加工中心檢驗條件第4部分線性和回轉軸線的定位精度和重復定位精度檢驗
GB/T 18400.7-2010	加工中心檢驗條件第7部分精加工試件精度檢驗

數控系統
配日本FANUC Series 0i-MF數控系統。交流調速主軸伺服驅動單元、交流進給伺服驅動單元、交流調速主軸電機、交流進給伺服電機均為FANUC進口，性能先進可靠。

序號	配置		備注
日本FANUC公司0i-MF數控系統 數字式交流伺服進給及交流調速主軸驅動系統
Ø 硬件配置
1	CNC操作面板帶8.4 ″LCD彩色顯示器
2	機床控制面板
3	FANUC I/O輸入輸出模塊
4	外掛手輪脈沖盒
5	嵌入式以太網		100Mbps
6	PCMCIA接口
Ø 控制軸
1	控制軸數：X、Y、Z、B四個坐標軸和主軸，可實現任意四軸聯動
Ø 操作方式
1	AUTO自動方式
2	MDI手動數據輸入方式
3	JOG（點動）方式
4	HND（手輪）方式
5	REF（回參考點）方式
6	EDIT（編輯）方式
7	空運行方式
8	程序號檢索、順序號檢索
9	單程序段運行
Ø 插補功能
1	定位
2	直線插補
3	圓弧插補
4	準確停止
5	攻絲
6	返回參考點
Ø 進給功能
1	系統最小設定單位	直線軸：0.001mm
2	快速移動、進給、主軸轉速修調
3	每分鐘進給、每轉進給切換
4	自動加/減速
Ø 程序輸入、編程
1	輸入輸出
2	程序段跳過
3	絕對、增量指令
4	小數點輸入
5	平面選擇
6	工件坐標系設定、預置
7	可編程數據、參數輸入
8	子程序調用
9	比例縮放、鏡像
Ø 輔助功能、主軸功能
1	輔助功能M、S、T
2	主軸定位
3	剛性攻絲
Ø 刀具補償功能
1	刀具半徑補償
2	刀具長度補償
Ø 精度補償功能
1	反向間隙補償
2	螺距誤差補償
Ø 編輯操作
1	程序編輯、程序保護
2	擴充程序編輯（刪除、復制、粘貼、移動等）
3	存儲卡程序編輯、運行
Ø 設定、顯示
1	狀態、時鐘顯示
2	當前程序、當前位置、實際速度顯示
3	參數設定顯示
4	報警、報警履歷、操作履歷顯示
5
6	機床操作菜單
7	參數設定支援畫面
8	幫助、自診斷功能
9	硬件/軟件配置畫面、伺服信息畫面
Ø 診斷和安全防護
1	軟開關和緊急停止
2	存儲器進行安全監控
3	主軸和伺服驅動器故障監控
4	顯示PLC內部狀態
5	I/O點狀態監控
6	故障診斷
7	顯示PLC報警號及報警信息
8	接口診斷
9	位置監控
Ø 數據傳送
1	通過CF卡和U盤實現數據輸入輸出傳送		NC數據與PLC數據備份至U盤，用于系統數據的恢復

機床主要外購件

（備注：由于采購周期等因素影響，制造商保留更換相同品質、不同品牌外購件權利）

序號	名稱	品牌	廠地
1	主軸組	旭泰	臺灣
3	直線導軌	PMI（銀泰）	臺灣
4	機械手刀庫	臻賞	臺灣
5	增壓缸	臻賞	臺灣
6	潤滑泵	流遍	浙江
7	滾珠絲杠	PMI（銀泰）	臺灣
8	主要?dú)鈩釉?/td>	SMC	日本

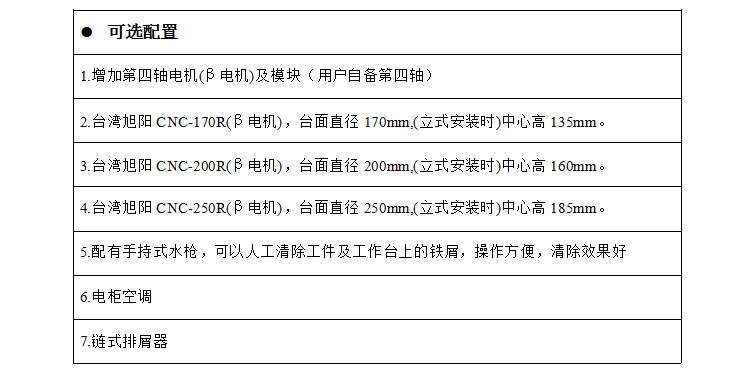

技術文件

類別	序號	名稱	數量	備注
隨機附件	1	水箱	1個
	2	附件箱	1箱
	3	備份數據光盤	1張
	4	地腳墊	6個
	5	空心螺釘	6個
	6	地腳螺栓	6個	GB/T799-1988 M12X500
	7	I型六角螺母	6個	GB/T6170-2000 M12
	8	I型六角螺母（細牙）	6個	M24X1.5
	9	程序控制鎖鑰匙	1個
	10	電氣柜門鑰匙	1個
隨機文件	1	使用說明書（機械部分）	1份
	2	使用說明書（電氣部分）	1份
	3	合格證明書	1份
	4	裝箱單	1份
	5	刀庫使用說明書	1份
	6	FANUC系統資料光盤	1份

機床運行環境及檢測要求

1.機床工作環境
機床工作環境好壞，對保證機床性能和正常工作有著直接的關系，如果溫度過高會造成數控系統中控制機構失靈或出現故障；溫度過低又會使?jié)櫥到y(tǒng)和液壓系統工作條件惡化造成機床故障或損壞機床零件。因此我們建議該機床在以下條件下使用：
機床應放置于室內且干燥的環境中。機床基礎按照機床地基要求進行制作。
電源電壓：額定電源電壓AC380V，電壓波動范圍 ± 10%，電源頻率： 50Hz ± 1Hz。超出此范圍用戶需自行購買穩壓電源。
環境空氣溫度：5℃～40℃范圍內；且24h平均溫度應不超過35℃。
濕度：最高溫度40℃，相對濕度不超過35% ，且濕度變化不引起冷凝。
空氣中粉塵濃度不得大于10mg/m³,不得含酸、鹽和腐蝕氣體。
氣源壓力：0.5-0.7Mpa
氣源流量：350L/min
機床安裝要遠離振源、熱源。機床安裝所在廠房內的動力要在0.5G以下(G為重力加速度)。
空轉噪聲等級：≤83dB(A)

2.機床檢測要求
機床檢測時,檢測儀器,檢測工具應在檢測環境中放置足夠的時間,使它們處于等溫狀態,檢測時還應避免氣流,日曬或外部熱流等因素的影響,對機床位置精度的評定環境溫度以20℃為準,但一般應符合下列條件。
環境溫度15℃～25℃。
檢測前機床應在檢測環境中等溫不少于12h。
機床占有空間任意的溫度梯度不超過0.5℃/h 。

機床安裝調試（甲方準備）

1.機床安裝調試
請預制水泥地基，地基圖另行通知。
請預先安裝好三相380V，50Hz電源并建議附穩壓電源。
設備到廠后會同我司代表開箱檢驗，如果發現損壞或減少，請立即通知我司。
設備開箱驗收后，請買方先進行機械定位、地基孔灌水泥、水平粗調整等工作，后續安裝精調，請買方最少提前7天通知我公司派人前往。
請買方協助我公司安裝調試人員安排住宿、膳食及交通等事項。
請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。
機床驗收完成后，買方需即時在機床驗收報告上簽字，一式兩份，雙方各保管一份。
2.機床驗收
終驗收標準按甲乙雙方簽訂的《技術協議》和《合格證明書》中幾何精度及坐標精度進行驗收，達到要求即視為終驗收合格，并由雙方簽署終驗收單。
在安裝驗收工作之前，由買方按安裝調試事項做好安調準備工作。
外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。
性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。
機械精度驗收：依照我公司提供隨機出廠精度檢驗記錄表為驗收之依據。
